Fabricante
Chiron
Modelo
MILL 6000
Año
2004 - 2013
Observaciones
Centro de mecanizado CNC vertical - 5 ejes
Horas de funcionamiento: 77.374 h
Especificaciones técnicas:
Siemens 840D (PCU50, NCU572.4)
Cabezal giratorio NC
Paquete de alta velocidad:
Motor husillo D: 12.000 rpm, 140 Nm
Recorridos X: 6.000 mm / Y: 630 mm
Desplazamiento rápido en X/Y/Z: 60 m/min.
Tiempo de viruta a viruta: 3,0 segundos (3,3 segundos DIN) verticalmente y 4,7 segundos verticalmente. (5,0 s DIN) horizontal
Paquete de producción:
Transportador de banda rascadora, altura de descarga 1050 mm
Preparación interna de refrigerante
Filtro de vacío rotativo KNOLL VRF250 (acero, fundición, aluminio, plástico, latón)
Alta presión 70 bar con bomba de alta presión y válvula variable
Pistola de lavado por sección de péndulo
Extracción de neblina de emulsión, 2 ventiladores de extracción de 800 m²/h cada uno
Mirillas giratorias a izquierda y derecha (a 1400 mm del centro de la máquina)
Puertas de carga automáticas
Separador central para mecanizado pendular
92 posiciones de herramientas HSK-A63 (almacén de fondo)

Equipamiento adicional:
Paquete de fresado de 5 ejes
Soplado de aire
Monitorización de la vida útil de la herramienta
V24 RS232 adicional en el armario de control
Interfaz BDE/MDE (estados: máquina encendida, máquina en marcha, contador de piezas)
Sistema de monitorización de colisiones Marposs (Brankamp) CMS100
Modelo de máquina 3D para simulación cinemática en el sistema de programación CAM
Unidad de potencia hidráulica de 210 bar, 2 circuitos de sujeción, presión de sujeción del sistema independiente para cada campo de péndulo,
control de la presión de sujeción
Sistema de sujeción lineal KOHN
8 mordazas hidráulicas KOHN Multi 2000 MFS 125/680 HD
Paso de operador de dos piezas en todo el ancho de trabajo de 6000 mm
Nota sobre el diseño de la máquina:
Mecanizado de piezas largas de hasta un máximo de 6000 mm
Mecanizado de la cara frontal (5.º lado) horizontalmente con cabezal giratorio (derecha/izquierda)
Mecanizado pendular mediante tabique central, máx. Longitud de la pieza: 1773 mm con mecanizado SK en ambos extremos (longitud de la herramienta: 120 mm).
4 mordazas hidráulicas dobles (mordaza central fija) por sección de péndulo. Posicionamiento y sujeción mediante un sistema lineal (desbloqueo hidráulico, sujeción mecánica).
La ​​máquina está equipada con un tope de pieza extensible neumáticamente en cada lado del péndulo, así como dos elevadores neumáticos controlables por separado. Estos elevadores permiten colocar las piezas largas en posición inclinada después del mecanizado (para drenar el agua de los perfiles) en un primer paso y retirarlas de las mordazas en un segundo paso para un manejo ergonómico.

Nota sobre el estado de la máquina:
La máquina fue revisada completamente por el fabricante Chiron en 2013.
El último cambio de husillo se realizó en marzo de 2021 (horas de husillo aprox. 7300 h).
La ​​máquina ha recibido mantenimiento, reparaciones y revisiones anuales por parte del fabricante, de acuerdo con los últimos estándares técnicos (mantenimiento preventivo). La última revisión se realizó en enero de 2024.
Actualmente no se conocen defectos en la máquina.
El proceso de mecanizado con el sistema de sujeción lineal KOHN puede visualizarse en la máquina nueva de construcción idéntica (fabricada en 2023).



Start price 115.000 €

Fabricante
ZAYER
Modelo
KF4000
Año
1989 - 2006
Observaciones
Fresadora CNC
Recorrido de los ejes: X: 3.705mm, Y: 1.005mm, Z: 1.009mm.
Superficie de mesa: 4000 x 1000 mm.
Carga máx. sobre mesa: 10.000 kg
Potencia: 57kW.
Control numérico: Fagor 8055M.
Retrofitada el año 2006.



Start price 75.000 €

Fabricante
MG
Observaciones
Fresadora copiadora para metal
Motor: Mercadal, tipo: T71S2, 0,37kW, 2.800rev/min. Dimensiones: 600 x 500 x 1400 mm



Start price 550 €

Fabricante
Zayer
Modelo
20KF 3000
Año
1998
Observaciones
Dimensiones de los ejes: 2700 x 1250 x 1200 mm

Start price 20.000 €

Fabricante
Zayer
Modelo
ZF 2000
Año
1999
Observaciones
Dimensiones de los ejes: 1700 x 800 x 820 mm, Control numérico: SELCA 3045, Velocidad: 3000 rpm

Start price 15.500 €

Fabricante
TEC-CAM
Modelo
3204
Año
2016
Observaciones
Fresadora para madera
Horas de trabajo: 2.883h. Recorridos ejes: 1.600x3.200x220mm, software: rhinocam. Intercambiador de herramientas: hasta 8 conos, También puede fresar: composites, resinas, plásticos, aluminio, madera y acero. Luz del puente: 220 mm. Sistema de recolección de virutas. Resolución de repetición 0,025mm. -Mandril 6Kw ELTE refrigerado por aire. Tensión AC380/50-60HZ. Sistema de vacío por zonas. Velocidad 50 m/min. Transmisión husillo eje Z. Sensor herramienta eje Z. Motores servo brushless: Yaskawa. Transmisión por cremallera-piñón eje XY. Guías lineales THK 35mm X, 30mm Y, 25mm Z. Incluye barreras ópticas o vallas de seguridad según ubicación máquina. Mandril ATC Hiteco 8 conos TEC-CAM. Filtro cartucho para nano partículas de polvo, reutilizable, con paleta autolimpiable en su interior.


Start price 12.500 €

Fabricante
SCM
Modelo
Record 132 TVN
Año
2006
Observaciones
Centro de mecanizado cnc para madera - 5 ejes
Recorrido ejes: X, Y, Z: 6000x1720x400mm.
Cambiador de herramientas de 24 posiciones.
Equipado con un láser para el posicionamiento de piezas/ventosas o cabezal de fresado de 5 ejes con un motor de 12 Kw.
Peso máquina: 6.700Kg.



Start price 27.000 €

Fabricante
Multicam
Modelo
3000R
Año
2010
Observaciones
Fresadora para madera
Dimensiones ejes x, y, z: 2.000x3.000x150mm.
Espesor máximo: 150mm.
Cambiador de conos: Capacidad 11 herramientas.
380V. 3ph. 32.5A, 8.8kW, 50/60Hz.
Incluye equipo de vacío.



Start price 16.500 €

Fabricante
Coral-Cam
Modelo
P2-2040
Año
2021
Observaciones
Área de trabajo de 2100 x 4150 mm
con 300 mm de luz del puente.
Motor de fresado 9,0 KW/12 HP 24,000 RPM
Velocidad máx. en vacío 50 m/min.
Velocidad máx. en corte: 20 m/min.
Control numérico: NK280B
Estructura: Acero reforzado
Conos de cambio 10 posiciones.


Start price 16.500 €

Fabricante
Pinondo
Modelo
FU - P-5
Observaciones
Fresadora Universal, dimensiones mesa: 1.600 x 400mm



Start price 1.900 €

Fabricante
MILLTRONICS
Modelo
PARTNER MB20 H-SERIES
Año
2000
Observaciones
Fresadora CNC de 3 ejes. Recorridos ejes: Eje X: 1.018,50mm, eje Y: 510,50mm, eje Z: 612mm. Control: Centurion 6. Porta herramientas: BT40. Peso aprox. máquina: 3.200Kg.



Start price 7.000 €

Fabricante
METBA
Modelo
MB-3
Observaciones

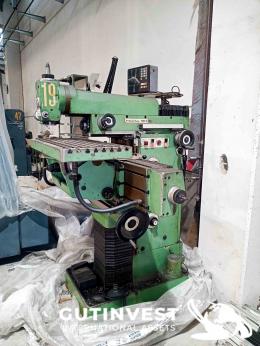

Fresadora con visualizador. Recorrido de los ejes (X, Y, Z): 550 x 300 x 400mm. Longitud de la mesa (largo, ancho): 950 x 450mm. Cono de husillo: ISO 40 DIN 2080. Velocidad max. husillo: 2050rpm. Potencia del motor husillo: 5.9Kw. Peso máquina: 1.600Kg.



Start price 2.000 €

Fabricante
KONDIA
Modelo
KP-90
Observaciones
Fresadora de torreta con visualizador
Los recorridos son 600x350 mm (X*Y), y la caña del eje Z tiene 125mm y de recorrido aproximado unos 350mm.
Las dimensiones de la mesa son 1200x360mm. Las dimensiones generales de la máquina son 1800x2350x1800 mm (ANCHO*ALTO*FONDO).
No es programable, todos los recorridos de eje son manuales, y los ejes tienen avances automáticos. El control de regla de los ejes es de FAGOR.



Start price 2.900 €

Fabricante
DROOP & REIN
Modelo
FS 130 gke
Año
1978
Nº Serie
04932
Observaciones
Fresadora CNC
Recorrido de los ejes (X,Y,Z): 1800 x 1100 x 1100mm.
Z Con cuello movible.
Control numérico: NUM 720.



Start price 12.000 €

Fabricante
CME
Modelo
MB 9000
Año
2007
Observaciones
Fresadora mandrinadora CNC - 9 metros
cursos ejes:
longitudinal (x)= 9000.
vertical (y)= 4000.
transversal carnero (z)= 1000.
transversal caña (w)= 700 (diam. 150).
transversal divisores (v)= 2000.
reglas de captación: heidenhain en todos los ejes.
cabezal: directo
herramientas: cargador automático de 90 herramientas.
Potencia: (motor principal: 37kw. amarre / taper: iso-50, din - 69871.
opciones incluidas / extras:
• 2 divisores hidrostáticos 2500 x 2500mm con movimientos transversales w= 2000mm sobre guías prismáticas y capacidad para 25 tn.
• cambio de gama de 2 velocidades zf duoplan.
• ref. interna de herramienta con aire + taladrina.
• extractores de virutas transversal y longitudinal.
• armario eléctrico refrigerado por climatizador.
• ascensor con salida en plataforma izquierda.
• enfriador eurocold.
• funcionamiento pendular (sin barrera)
grupo hidráulico nuevo cambiado hace un año, depósito de filtrado de taladrina, armarios eléctricos con aires acondicionados cambiados hace 2 años, reguladores totalmente renovados y cambiados.



Start price 260.000 €

Fabricante
HURON
Modelo
EX C-20
Año
1998 (2017)
Observaciones
Centro de mecanizado vertical 5 ejes
Horas de trabajo: 1.100horas, con herramienta y mordaza incluidas.
equipo y datos constructivos:
- maquina de gran robustez y calidad
- tipo columna móvil y mesa fija
- mesa formada por tres cuerpos, 2 lineales fijos y uno central giratorio
controlado
- cabezal con husillo orientable y electro-mandrino de alta velocidad y gran
potencia
- equipo de refrigeración del cabezal
- refrigeración interna a través del husillo de alta presión
- extractor de viruta
- equipo de refrigeración externa
- herramental diverso hsk63-a (+- 50 conos y diversos, algunos sin estrenar)
- documentación técnica
control numérico:
siemens sinumerik 840-d, 5 ejes controlados
caracteristicas principales:
dimensiones totales de la mesa: 2.000 x 600 mm
2 mesas lineales fijas de (x-y): 520 x 700 mm cada una mesa giratoria central
integrada (x-y) : 800 x 700 mm
ranuras en t en las mesas (tipo, numero, distancia): 18h8 / 6 / 100 mm peso total
admitido sobre la mesa: 3.000 kgs
recorridos de trabajo:
eje x: 1.600 mm
eje: y: 700 mm
eje z: 800 mm
inclinación del cabezal de giro automático controlado, eje "b": +-100° (0,0019)
giro de la mesa central controlado, eje "a": 360.000 posiciones, continuo altura
min-max de la mesa al husillo (husillo en horizontal): 505 - 1.305 mm altura min.-max de la mesa al husillo (husillo en vertical): 230 - 1.030 mm
cabezal de fresar:
cabezal orientable eje "b" en el plano x-z: +- 100° (0,001°)
electro-madrino velocidad: 100- 14.000 rpm
cono del husillo: HSK-63-A
motor del husillo: 25 kw resolucion en el eje: 0,001 °
par max. del husillo: 256 nm
avances:
avances de trabajo programables xyz: 1 - 30.000 mm/min
avance rapido xyz: 30.000 mm/min
aceleracion maxima: 2,5 m/s2
almacen de herramientas:
numero de herramientas: 32
diametro / longitud / peso de herramiena:100 mm / 300 mm / 10 dan
tiempo de cambio herramienta-herramienta: 10-12 seg.
motores: potencia total instalada: 60 kw, 380 v, 50 hz
dimensiones y pesos de la maquina:
espacio que ocupa la instalación, largo por ancho: +- 6.000 x 4.100 mm altura de la maquina: 3.720 mm peso total aproximado: 18.000 kgs



Start price 35.000 €
